Flood mitigation solution. Stormwater drainage for grain processing plant. Graphic and hydraulic design of grease traps / Solución contra inundaciones. Drenaje pluvial industria procesadora de granos. Diseño gráfico e hidráulico trampas para grasas.

Good afternoon, StemSocial community and fellow Hivers.

Today we present the completed hydraulic design of the grease traps, the final component of the drainage system. One is located at جد the end of the channel with Irvin gratings on the surface, and the other at the end of the lined gutter that flows into the previously mentioned channel. We also include the completed execution drawing of this construction object.

GRAPHIC DESIGN

HYDRAULIC DESIGN

The design of the grease traps was carried out using the methodology proposed in the book by Doctor Ignacio V. Allende Abreu, Hydraulic Design of Wastewater Treatment Plants, which constitutes the methodology taught in the Cuban school of Hydraulic Engineering.

In the case of the grease trap at the end of the channel with gratings, the calculated length is 4.5 m. However, its construction is difficult taking into account the available area, so a grease trap with the same dimensions as the one at the end of the gutter is assumed, except that in this case, a cleaning frequency of 1 day is required.

The cleaning time, specifically here, refers to the fact that the grease trap must be cleaned each time the design precipitation occurs, or when the grease depth specified in the tables is reached over time.

Initial consideration

tr = 0.5 - 2.0 min

h = 1.5 - 3.0 m

Where:

tr: retention time

h: height

Formulation

Vol = Q*tr....Volume (m3)

A = Vol/h....Area (m2)

b = 2*h......Bottom width (m)

V = Q/Atransversal...Velocity (m/s)

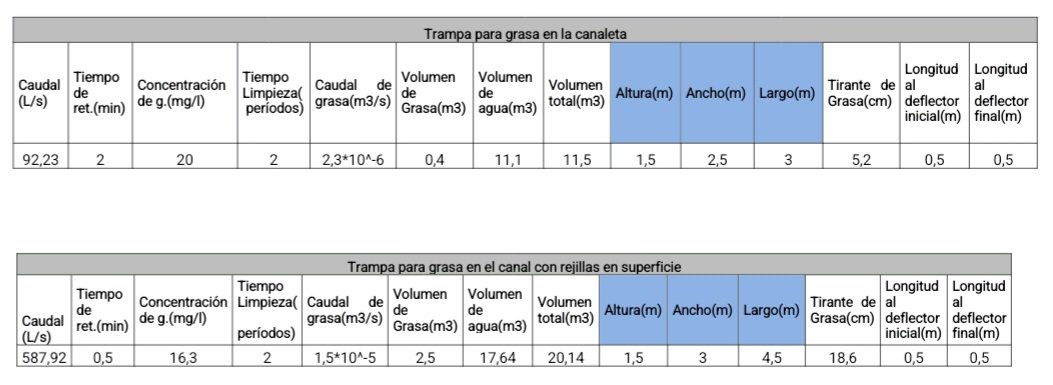

Table 8. Grease trap design results.

That is all corresponding to the hydraulic design. Moving forward, we will begin working on the drawings.

All images are my own. Translated with the help of Google Translate.

See you soon

--------------------‐-----------------------------------------

Buenas tardes comunidad StemSocial y demás Hiver.

Hoy les presentamos el diseño hidráulico concluido ya de las trampas para grasas, el último componente del sistema de drenaje. Una que va al final del canal con rejillas Irvin en la superficie y la otra al final de la canaleta revestida que tributa al canal anteriormente referido. Agregamos además el plano de ejecución terminado de este objeto de obra.

DISEÑO GRÁFICO

DISEÑO HIDRÁULICO

El diseño de las trampas para grasas se realizó utilizando la metodología propuesta en el libro del doctor Ignacio V. Allende Abreu, Diseño Hidráulico de Plantas de Tratamiento para Aguas Residuales, la cual constituye la metodología impartida en la escuela cubana de Ingeniería Hidráulica.

Para el caso de la trampa para grasas al final del canal con rejillas, la longitud por cálculo es de 4.5 m. No obstante, se dificulta su construcción teniendo en cuenta la disponibilidad de área, por lo que se asume una trampa para grasas con las mismas dimensiones que la del final de la canaleta, solo que para este caso se requiere un tiempo de limpieza de 1 día.

El tiempo de limpieza, aquí específicamente, se refiere a que la trampa para grasas debe limpiarse cada vez que ocurra la precipitación de diseño, o bien cuando se alcance en el tiempo el tirante de grasa especificado en las tablas.

Consideración inicial

tr = 0.5 - 2.0 min

h = 1.5 - 3.0 m

Donde:

tr: tiempo de retención
h: altura

Formulación

Vol = Q*tr....Volumen (m3)

A = Vol/h....Área (m2)

b = 2*h......Ancho de fondo (m)

V = Q/Atransversal...Velocidad (m/s)

Tabla 8. Resultados diseño trampas para grasas

Hasta aquí todo lo correspondiente al diseño hidráulico.Empezaremos ya en lo que sigue con la elaboración de los planos.

Todas imagenes son de mi autoría. Traducido con ayuda del traductor de google.

Hasta pronto
